1.检测系统简述

     应用现状：

     目前厂内布匹在两股连接时剩余长度不统一，并且连接时间点有时连接NG，造成过多不便。

     解决方法：

     在布匹要求处贴上正确条码，通过机器视觉系统识别判断条码，识别后发出警报信号，然后开始接布命令，使布匹剩余长度统一，提高工作效率。

     系统功能：

     识别布匹上的一维条码并判断条码SN是否正确。

     将识别结果通过IO端子输出信号传递给信号灯。

     2.检测方案详述

     (1)硬件配置

     硬件是条码识别系统实现的基础，通用的机器视觉系统主要由：工业PC机+工业相机+工业镜头+机器视觉光源及控制器等组成。本方案在满足系统条码识别要求的前提下，有着以下几个优点：

     1、小型智能PC机节约空间，避免另外假设电脑。

     2、机台轻小，方便厂内架线及移动操作。

     3、本着降低成本的原则，精选优质稳定的机器视觉光源及工业相机。

     条码检测：整个检测系统示意图如下，

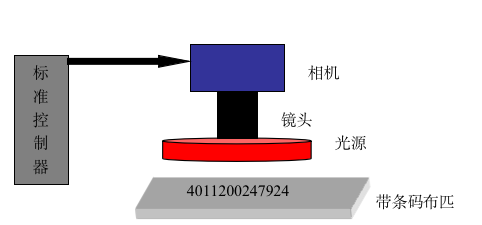

 图1:检测系统示意图

图2：系统基准条码

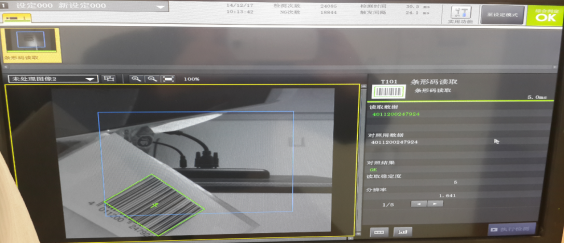

图3：视觉系统比对OK界面

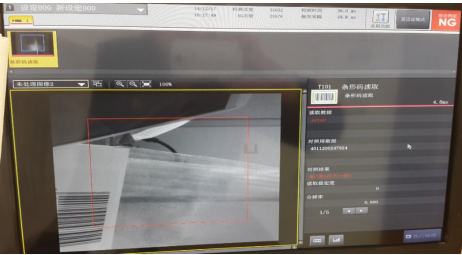

图4：视觉系统比对NG界面

     (2)软件系统

     优秀的图像处理软件系统应该具有以下几个特点：

     图像处理算法多、机器视觉功能全；

     条码识别的精度高，可重复性强；

     软件界面友好，可操作性强，处理结果可视化。

     本方案选用光威视觉检测系统的软件演示模块，其集成的机器视觉算法可以适用于高精度条码检测如图5所示。

图5：软件识别结果

     (3)模拟识别过程简述及演示

     ①正确架设测试治具，将功能控制器及其电源固定到适当位置，相机选取合适测试角度。

     ②打开机器视觉测试系统，检查运行状态。

     ③将贴有条码的布匹匀速通过摄像头拍摄范围，此时视觉系统一直在运行状态，未检测到条码前比对结果一直NG，信号灯不亮。

     ④当摄像头检测到布匹上的条码通过时，若条码SN正确，视觉系统则会比对OK。并且标准功能控制器通过IO端子输出信号，信号灯变亮。此时请操作机器进行接布。

     ⑤当布匹继续前进，条码走出摄像头拍摄范围后，信号灯变灭。

     备注：可以根据模拟视频进行对比。
